一、應用范圍

適用于在高溫下易分解，聚合和變質的熱敏性物料的低溫干燥;被**地采用在制藥、化工、食 品、電子等行業。

二、工作原理

將物料置于真空負壓條件下，使水的沸點降低，更加容易干燥。而且因?yàn)槌槌丝諝鈴亩蟠蟮臏p少了物料的氧化。

三、結構特點

本干燥箱主要由箱體、烘架、外部周轉車、電控系統及烘盤等附件構成。

箱體：首先采用厚度為δ6mm的SUS 304不銹鋼焊接成干燥箱內壁，再用12#槽鋼在外部做加強焊接。加強完成后鋪設保溫材料，再安裝外封板。該烘箱保溫層的厚度為120mm，保溫材料采用**的巖棉。工作室的頂部在制作時設計為拱形結構，此結構在干燥過程中，會使凝結的冷凝水向箱體兩側滑落后匯集到工作室的底部。箱體后部在上方設有抽真空口，抽真空口通徑為DN150。

箱體的左側設有破真空1只，孔徑為DN25并配備專用的衛生級手動球閥。破真空口用于干燥過程結束后，向工作室內注入空氣平衡工作室與外部壓力便于箱門開啟。

箱體的底部制作為凹形結構，此結構便于干燥過程中冷凝水及日常清理時污水的匯集排除。在底部**處設有排污口1只，用于排放冷凝水及日常清理時污水，并且配有專用球閥1只。

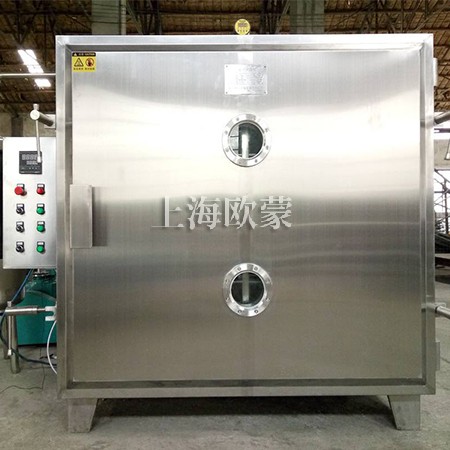

箱門設有觀察用視鏡2只，直徑為150mm。測溫?zé)犭娮杩梢赃x擇軟質探頭，軟質探頭伸入工作室內900mm，可以在此半徑內任意布置?？捎糜跍y(cè)量工作室溫度，也可測量物料溫度。

觀察視鏡的法蘭材質為SUS 304不銹鋼，視鏡采用高強度的鋼化玻璃。

四、技術參數
